LS 螺旋輸送機

產品屬性

所屬分類：螺旋輸送機
產品編號：1565073983
瀏覽次數：0
發布日期：2020-02-07

產品概述
性能特點
技術參數

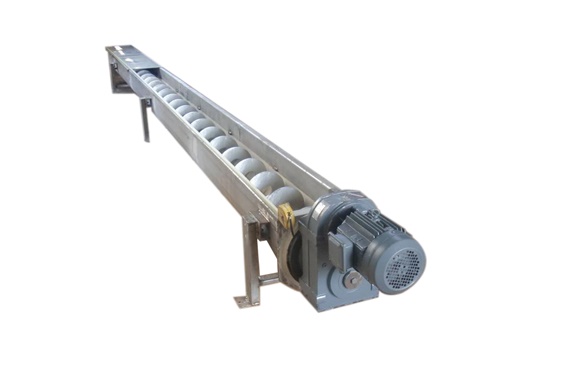

LS 系列螺旋輸送機

LS系列螺旋輸送機是等效采用ISO1050標準設計、制造，符合JB81005專業標準，與GX系列螺旋輸送機相比，頭、尾部軸承座移至殼體外;中間吊軸承采用滾動（M1制法）和滑動（M2制法）可以互換的兩種結構，均設防塵密封裝置;出料端設有清掃裝置;進出料口位置布置靈活、整機噪音低、適應性強、操作維修方便、該機采用的密封件是尼龍和聚四氟乙烯樹脂類，具有阻力小、密封、耐磨性好等特點。采用的滑動瓦的軸瓦材料有鑄銅、合金耐磨鑄鐵、銅基石墨少油軸瓦等幾種供選擇。

LS系列螺旋輸送機的螺旋直徑從100-1250mm,共有11種規格，長度為4-70m,每隔0.5m為一檔，選型時應符合標準公稱長度，特殊需要時可在選配節中另行提出訂貨要求。

驅動裝置選配

該機驅動采用XWD系列擺線針輪減速機，有單端驅動（C1制法）和雙端驅動（C2制法）兩種方式，螺旋機長度<35m的按C1制法，即單端驅動。螺旋機的中間吊軸承分滾動吊軸承（M1制法）和滑動吊軸承（M2制法）兩種。物料輸送溫度<80℃的一般采用M1制法，輸送物料溫度>80℃或輸送濕料時宜選用M2制法。

LS系列螺旋輸送機主要技術參數表

機器型號	LS100	LS160	LS200	LS250	LS315	LS400	LS500	LS630	LS800	LS1000	LS1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距 (mm)	100	160	200	250	250	355	400	450	500	560	630
轉 速 (min-1)	140	112	100	90	80	71	63	50	40	32	25
輸送量 (m3/h)	2.2	7	13	22	31	62	98	140	200	280	380
轉 速 (min-1)	112	90	80	71	63	56	50	40	32	25	20
輸送量 (m3/h)	1.7	6	10	18	24	49	78	112	160	220	306
轉 速 (min-1)	90	71	63	56	50	45	40	32	25	20	16
輸送量 (m3/h)	1.4	5	8	14	19	39	62	90	126	176	245
轉 速 (min-1)	71	56	50	45	40	36	32	25	20	16	13
輸送量 (m3/h)	1.1	3.1	6.2	11	15.4	31	50	77	102	140	198
