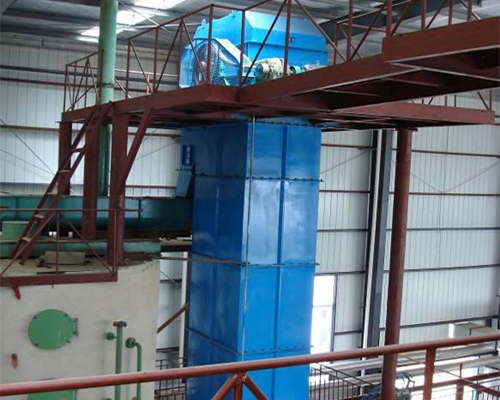

TB(NE) 板鏈斗式提升機

我要詢價

產品屬性

所屬分類：斗式提升機
產品編號：1565074098
瀏覽次數：0
發布日期：2020-02-07

產品概述
性能特點
技術參數

TB(NE)系列板鏈斗式提升機鏈條節距小、輸送量大、提升高度大及運行平穩可靠，其主要性能指標符合JB3926-89（垂直斗式提升機）的規定。

TB(NE)系列板鏈斗式提升機采用T型料斗，適合于輸送干燥的、松散易拋出的物料，如碎石、煤、水泥生料、礦渣及水泥等。采用重力式卸料，掏取式裝料，可在環境溫度-10℃到+40℃的范圍內使用，可輸送物料的松散密度不超過2t/m3,溫度在250℃以下。

TB系列斗式提升機主要技術參數表

提升機型號			TB250	TB315	TB400	TB500	TB630	TB800	TB1000
料斗型號			J	T
輸送量		m3/h	15～25	32～46	50～75	84～120	135～190	216～310	340～480
料斗	斗寬	mm	250	315	400	500	630	800	1000
	斗容	L	3	6	12	25	50	100	200
	斗距	mm	200		250	320	400	500	630
鏈條	節距		100		125	160	200	250	315
	條數		1	2
	單條破斷載荷（最小值）	kN	112/160		160/224	224/315	315/450	450/630	630/900
	節圓直徑	mm	386.37		482.96	618.19	772.74	965.92	1217.06
料斗運行速度		m/s	0.5
主軸轉速		min-1	24.71		19.78	15.45	13.26	9.89	7.85

NE型斗式提升機

NE型系列板鏈?zhǔn)蕉肥教嵘龣C(jī)廣泛用于各種粉狀、散料物料的垂直提升，如：水泥、煤、礦渣等。還適應提升磨琢性強的物料，物料溫度可達250℃。因采取流入式喂料，重力誘導式卸料，密集型布置的大容量料斗輸送，鏈速低，提升量大（15-800m3/h）,幾乎無回料現象，功耗小，提升高度高。

本機輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，使用壽命長，輸送鏈條使用壽合一般超過5年，易損件少，使用成本低。結構緊湊，密封性及剛性好，外觀美，運行平穩可靠。

機 器型號	料斗			輸送能力 (m3/h)	物料塊度
機 器型號	容積（L）	斗距	斗速（m/s)	輸送能力 (m3/h)	物料塊度
NE15	2.5	203.2	0.5	15	50
NE30	7.8	304.8	0.5	32	65
NE50	14.7	304.8	0.5	60	65
NE100	35	400	0.5	110	95
NE150	52.2	400	0.5	170	95
NE200	84.6	500	0.5	210	125
NE300	127.5	500	0.5	320	125
NE400	182.6	600	0.5	380	145
NE500	260.9	700	0.5	470	165
NE600	330.2	700	0.5	600	165
NE800	501.3	800	0.5	900	165
